Прозрачный профлист Ondex

Двуосная ориентация является технологическим процессом, разработанным и запатентованным фирмой ONDEX ®. Это основывается на продольном и поперечном растяжении плит, в результате чего была достигнута уникальная стойкость к механическим повреждениям в широком диапазоне температур. В течение 10 лет светопроницаемость не уменьшается ниже 80%!

Общие рекомендации

1. Плиты нельзя применять на крышах со скатом меньше, чем 6 градусов (рекомендуется от 10 градусов)
2. Плиты следует применять только в тех местах, где они не будут нагреваться более 60°C.
3. Не применять никакой теплоизоляции за или под плитами.
4. Запрещается ходить непосредственно по плитам. В случаях необходимости (например, во время монтажа) следует применять доски (рейки).

Транспортировка и хранение

1. Плиты в штабелях хранить на паллетах или на брусках.
2. Не класть на разогретое основание!
3. Плиты в штабелях хранить на плоской поверхности, прикрывая светлым, не пропускающим света тентом. Штабель защищать от прямого попадания солнечных лучей (эффект собирающей линзы и аккумуляции тепла) и влажности.
4. Максимальная высота штабеля при хранении: 50 см для плит ONDEX® HR, ECOLUX®, SOLLUX®.

Монтаж

1. Не рекомендуется монтировать поврежденные плиты (например, треснувшие) в процессе транспортировки или обработки.
2. Не выполнять монтаж при температуре ниже 5°C.
3. Плиты монтировать стороной, предохраненной от УФ-излучения (сторона, на которой находятся наклейки или выдавленные надписи) вверх.
4. Конструкция, к которой прикреплены плиты, должна быть светлого цвета или в местах соприкосновения с плитами покрашена белым цветом.
5. Плиты укладывать рядами в направлении обратном направлению чаще всего дующих ветров и снизу вверх.
6. Очередные ряды передвинуть на 1/2 ширины плиты.

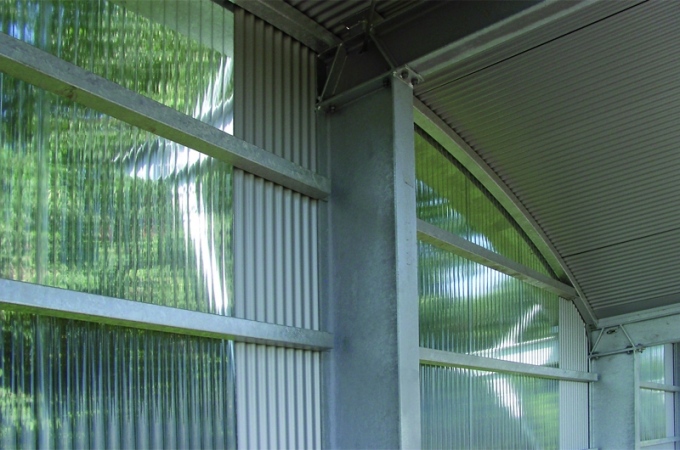

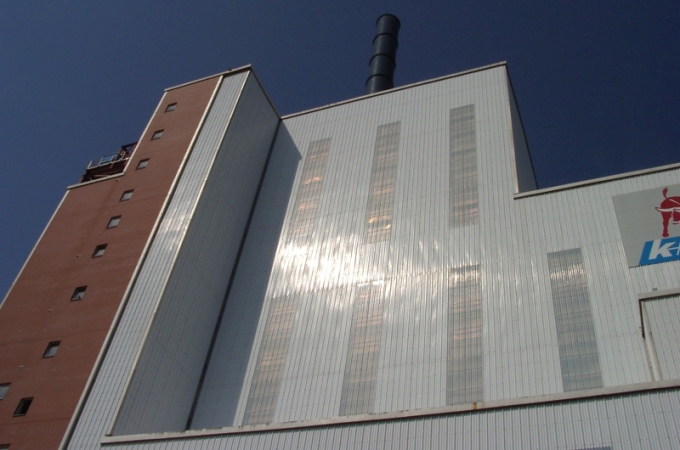

7. Плиты, укладываемые на стене, прикреплять в ложбинах волн, а укладываемые на крыши (с применением соответствующих дистанционных подкладок) - на гребнях волн.
8. Конец навеса крыши и соединения плит (продольные закладки) крепить на подстропильной балке на каждой волне (при маленьких профилях на каждой второй волне), а середину плиты на каждой второй или третьей волне.
9. Соединения плит следует уплотнять силиконом или уплотняющей лентой. Для уплотнения конца навеса крыши (или конька) следует применять уплотняющий заполнитель PUR или PE. Рекомендуется выполнить уплотняющую и закрывающую обработку на краю ветровой связи.

10 ПРИНЦИПОВ обхождения с плитами ONDEX®  -  ECOLUX®, SOLLUX®, HR

1. Тщательно проверить товар при получении. Позднейшие рекламации не принимаются. Дефектный или поврежденный во время транспортировки материал необходимо обозначить и не использовать.
2. Складирование. Волнистые плиты следует складировать штабелями, не подвергая их воздействию солнечных лучей во избежание эффекта собирающей линзы и аккумуляции тепла. Плиты должны складироваться на ровном основании. Их следует укрыть светлым, не пропускающим света тентом. Штабель должен иметь высоту максимум 50 см. Нельзя допускать перегрева и увлажнения! Не класть на разогретое основание, такое как крыши, крытые рубероидом, погрузочные ящики грузовых автомобилей! Подкладывать 4-хгранные брусья!
3. Ручная резка. Применяются ручные пилы с мелкими зубьями и небольшим углом разводки 30°, например, пилы для металла. Машинная резка: наиболее пригодна электрическая пила, оснащенная диском с мелкими зубьями из твердых сплавов. Мы рекомендуем для резки алмазный диск! Во время резки плита должна быть соответствующим образом закреплена в неподвижном положении, например, блокирующей рейкой.
4. Просверленные отверстия должны быть на 3 мм больше стержня винта! Отверстия под винты не пробивать, а только сверлить! Для сверления используются спиральные сверла для металла, слегка затупленные (верхушку и боковую поверхность нового сверла можно потереть мелкозернистой абразивной бумагой). Просверленные отверстия очистить от стружки.
5. Крепление, расстановка брусьев и продольных балок, расход материала: Данные в таблице, касающиеся расхода материала, являются ориентировочными и могут отличаться от действительных, в зависимости от метода выполнения. В случае увеличенных нагрузок следует руководствоваться инструкцией по монтажу для плит ONDEX.
6. Волнистые плиты крепить к стене только во впадине волны! Волнистые плиты на покрытии крепить на вершине волны, используя соответствующие дистанционные подкладки. По покрытию ходить только по специально приготовленным доскам. Соблюдать правила безопасности труда. Выступание плит за навесной прогон. Плита должна выступать, как минимум на 50 мм за навесной прогон, но так, чтобы расстояние выступающего края от ближайшей оси было не более 200 мм. Подбор профиля и боковых закладок. Правильный выбор профиля связан с подъемом кровли, расстоянием навеса от конька (или длиной стока воды), а также расстоянием между опорами (вытекающим из статики конструкции и функций здания). Принимая во внимание эти параметры, следует подобрать такой профиль волны, сечение которого обеспечило бы достаточный отвод дождевой воды, исключило бы возможность переливания воды через вершину волны в случае внезапного ливня, при небольшом подъеме кровли! Предупреждение: применять боковые закладки шириной 1,5 волны или 2 волны, в зависимости от профиля. Для кровли с большой поверхностью и особыми требованиями обычно рекомендуется профиль 177/51. Взгляды на дизайн не должны решительно влиять на подбор профиля.
7. Волнистые плиты всегда укладываются в направлении, противоположном преимущественному направлению ветра на данной территории. Плиты всегда укладываются вверх стороной, покрытой защитным слоем от ультрафиолетовых лучей! См. на наклейку “Sonnenseite = солнечная сторона” или выдавленную надпись РА 111- 2.365. Минимальный подъем крыши (кровли) 7°, в остальных случаях - в соответствии с инструкцией по монтажу. Используйте рекомендации производителя!
8. Плиты ONDEX® подвержены температурному расширению. В местах окончания конструкции крыши оставить зазор не менее 3 мм, зависящий от длины плиты. Опасность появления напряжений и деформации!

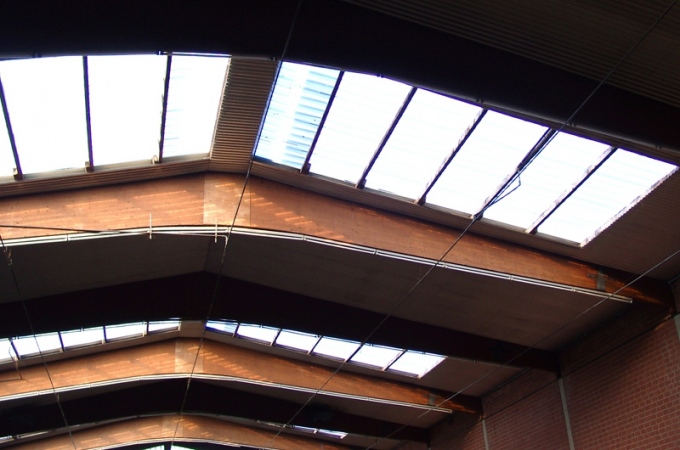

9. Фрагменты поверхности плит, соприкасающиеся с темными и черными основаниями или элементами конструкции, следует покрыть белыми (светлыми) полосками полиуретановой пены или покрасить белой краской. Плиты окон верхнего света нельзя устанавливать на черных перекрытиях, например, покрытых рубероидом. Под плиты окон верхнего света не подкладывать никаких изоляционных материалов.
10. Все конструкторские решения по применению плит ONDEX, должны учитывать соответствующую вентиляцию плит. Избегать перегревания. См.: соприкосновение с воздухоотводом - детали. В специальных случаях и для конструкций с двойной опалубкой следует обязательно воспользоваться специальными решениями, рекомендуемыми производителем.
